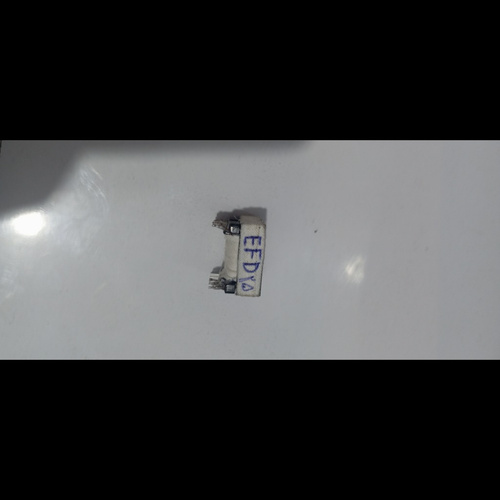

ترانسEFD25

ترانس EFD25 نوعی ترانسفورماتور با هسته‌ای از جنس فریت (Ferrite) است که معمولاً در تجهیزات الکترونیکی مانند منابع تغذیه سوئیچینگ، تغذیه آیفون، و LED درایورها استفاده می‌شود. هسته EFD25 دارای سطح مقطع مؤثر حدود 53 میلی‌متر مربع است و به همراه قرقره یا بوبین 5+5 پین ارائه می‌شود. این هسته به دلیل پراویدنس (permeability) بالا، توانایی خوبی در هدایت میدان مغناطیسی و کاهش تلفات الکترومغناطیسی دارد[1][3][7].

هسته فریت EFD25 به‌دلیل تلفات کم در فرکانس‌های بالا، مناسب ترانسفورماتورهای مدارهای سوئیچینگ است. در ساختار این ترانس، سیم پیچی‌ها روی قرقره‌ای پلاستیکی قرار می‌گیرند که نقش مکانیکی و الکتریکی مهمی دارد. به طور کلی، هسته‌های EFD شکل خاصی دارند که به شکل حرف E و یک فلُک (flock) یا بالشتک مغناطیسی در طرف مقابل طراحی شده‌اند تا شار مغناطیسی به‌خوبی هدایت شود[4].

خلاصه مشخصات کلیدی ترانس EFD25:

هسته فریت EFD25 با سطح مقطع موثر حدود 53 میلی‌متر مربع

وزن حدود 18 گرم

دارای بوبین (قرقره) 5+5 پین

مناسب برای استفاده در منابع تغذیه سوئیچینگ، تغذیه آیفون و LED درایورها به دلیل کارکرد مطلوب در فرکانس‌های بالا

طراحی برای هدایت بهتر شار مغناطیسی و کاهش نویز الکترومغناطیسی

این ترانس‌ها بر اساس اصل القای الکترومغناطیسی کار می‌کنند که در آن میدان مغناطیسی بین سیم‌پیچ‌های اولیه و ثانویه در هسته فریت منتقل می‌شود[2][4].

در نتیجه، ترانس EFD25 ابزاری کلیدی در مدارهای الکترونیکی با اندازه کم و راندمان بالا، به ویژه در سیستم‌های تغذیه سوئیچینگ است.
