کیت انتقال داده از طریق اترنت با ENC28J60 و میکروکنترلر

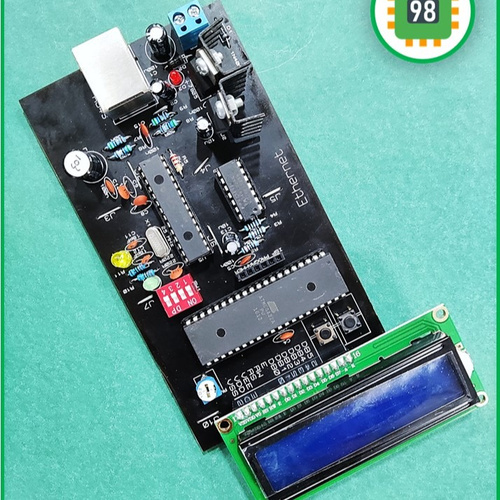

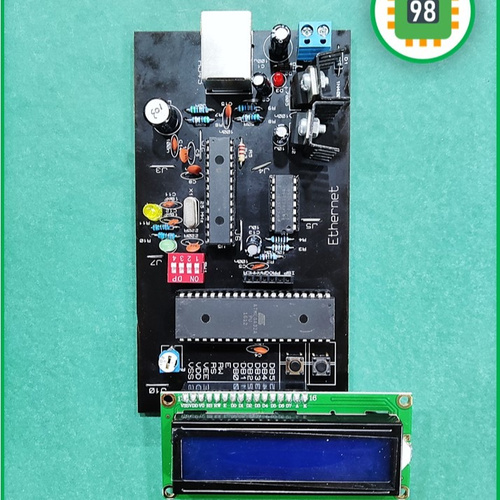

کیت انتقال داده از طریق اترنت مربوط به پروژه آموزشی انتقال داده از طریق اترنت با ENC28J60 و میکروکنترلر AVR می باشد. در این کیت ما یک ارتباط دو طرفه بین شبکه های کامپیوتری (Computer Networks) و میکروکنترلر AVR از طریق کابل LAN داریم.

عملکرد این کیت بسیار ساده می باشد و شما می توانید آنرا به راحتی تنها با استفاده از یک کابل شبکه به کامپیوتر متصل کنید و سپس آی پی کیت را، که در زمان راه اندازی آن بر روی نمایشگر نشان داده می شود را در مرورگر کامپیوتر خود وارد کنید. همچنین لازم به ذکر است بر روی این کیت یک دیپ سوئیچ 4 کاناله تعبیه شده است که شما می توانید با توجه به وضعیت دیپ سوئیچ ها آدرس IP دستگاه را در بازه 192.168.1.10 تا 192.168.1.25 تنظیم کنید.

پس از اتصال کیت به کامپیوتر از طریق کابل LAN و باز کردن آدرس IP کیت در مرورگر کامپیوتر، می توانید تعداد دفعات فشرده شده 2 کلید تعبیه شده بر روی برد کیت را در مرورگر مشاهده کنید و همچنین با زدن دکمه refresh در صفحه مرورگر، تایمر در حال شمارش بر روی نمایشگر کیت را ریست نمایید.

توجه: برای راه اندازی این کیت شما به یک منبع تغذیه 12 ولت DC با جریان خروجی حداقل 300mA میلی آمپر نیاز دارید.
